v錐流量計
一，概述
1. v錐流量計是一種高精度、高穩定性、量程比寬、可測介質廣的流量計。
2. 可測量介質包括液體、氣體、蒸汽等,幾乎涵蓋了所有流動性介質。
3. 流體的高工況溫度可達800℃,高壓力可達10.5Mpa。
4. 若選用特種材質的表體,介質的工況溫度、壓力還可以更高。
5. v錐流量計可測量高雷諾數為500萬,低雷諾數為8000甚至更低。
6. 產生滿刻度差壓信號從低小于0.1千帕到高幾十千帕。
二，工作原理

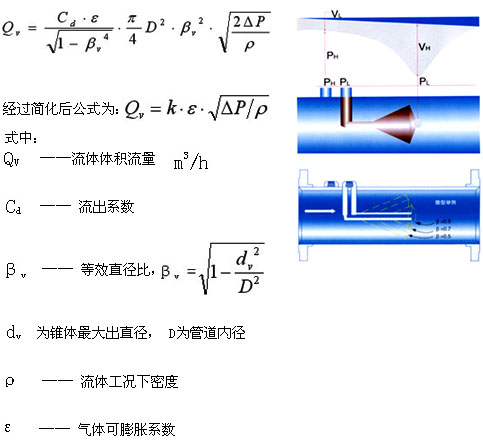

v錐流量計產品是新一代,高精度、高穩定性的差壓式流量?jī)x表。和其他差壓式儀表一樣，也是基于流動連續性原理和伯努利方程來計算流體工況流量的。我們知道在同一密閉管道內，當壓力降低時，速度會增加，當介質接近錐體時，其壓力為P+，在介質通過錐體的節流區時，速度會增加，壓力會降低為P-，如圖一所示，P+和P-都通過V型錐形流量計的取壓口引到差壓變送器上，流速發生變化時，差壓值會隨之增大或減小。也就是說對于穩定流體，流量的大小與差壓平方根成正比。當流速相同時，錐體節流面積越大，則產生的差壓值也越大。
三，特點
1、 具有良好的準確度（≤0．5％）和重復性（≤0．1％）。
2、 具有較寬的量程比（10﹕1～15﹕1）
3、 自整流功能，只需要短的直管段（前1～3D后0～1D）。

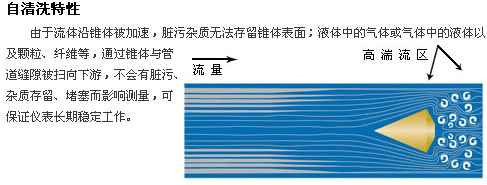

4、 自清潔功能，可測臟污和易結垢流體，適合高爐煤氣等雜質較多的介質。

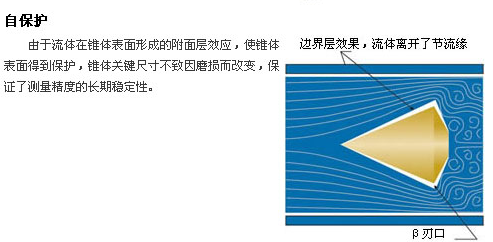

5、 自保護功能，節流件關鍵部位不磨損，能保持長期穩定地工作。
6、 耐高溫、高壓、耐腐蝕、不怕震動。
7、 可測流體的種類非常廣泛（液、氣、蒸汽），流量測量范圍寬（微小流量～大流量），適應的管道DN15～DN3000。
8、 流量計結構設計是流體掃過型結構，不可能截留流體中任何夾帶的氣、液或固相污物,非常適用于臟污流體的流量測量，如焦?fàn)t煤氣，濕氣體等。
9、 無可動部件
10、當流體流經具有特殊廓形的內錐體時,會在其周邊形成邊界層并疏導流體離開錐體尾部的邊緣,從而減少它被磨損的可能性。
11、在換熱站測量蒸汽熱水，無需直管段。由于換熱站空間比較小，選擇一般流量計要求直管段長，影響運行精度，用在測量高爐煤氣，有自清潔作用，引壓管不易堵塞。

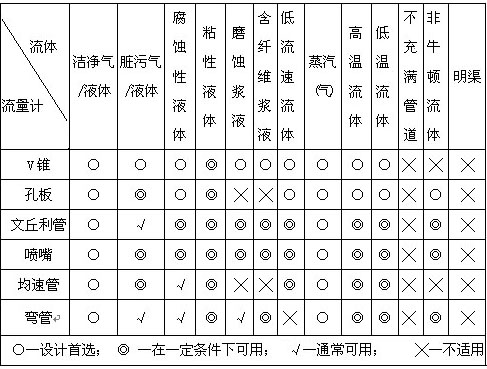

四，適用范圍
五，產品選型
型 號 | 說 明 | |||||
XMVZ- | V錐流量計 | |||||
代號 | 口徑 | |||||
15～3000 | DN15～DN3000mm | |||||
各部件材料材質 | ||||||
代碼 | 錐體 | 鋼管 | 法蘭 | |||
A | SS304 | 20# | 20# | |||
B | SS304 | 15CrMo | 15CrMo | |||
C | SS304 | SS304 | 20# | |||
D | SS304 | SS304 | SS304 | |||
E | SS316L | SS304 | SS304 | |||
G | SS316L | SS316L | SS316L | |||
# | 其它材質 | |||||
代號 | 介質 | |||||
1 | 液體 | |||||
2 | 氣體 | |||||
3 | 蒸汽 | |||||
4 | 高溫介質 | |||||
代號 | 補償形式 | |||||
N | 不帶壓力、溫度補償 | |||||
Q | 帶壓力、溫度補償輸出 | |||||
代號 | 連接形式 | |||||
L | 螺紋連接（適用于小口徑） | |||||
W | 法蘭連接 | |||||
代號 | 壓力等級 | |||||
0 | 0.25MPa | |||||
1 | 0.6 MPa | |||||
2 | 1.0 MPa | |||||
3 | 1.6 MPa | |||||
4 | 2.5 MPa | |||||
5 | 4.0 MPa | |||||
6 | 6.3 MPa | |||||
